反清洗過濾器與自清洗過濾器都是常見的過濾器設備,很多朋友對兩種設備的區別不是很清楚,下面濾達凈化小編就從設備的工作原理和結構兩個方面來闡述反清洗過濾器和自清洗過濾器有什么不同
反清洗過濾器與自清洗過濾器的工作原理區別:
當反清洗過濾器工作時,水流導向閥處于開啟狀態,水流自入口進入過濾器,經濾網過濾到出口,水中污物雜志等被濾網攔截。當直通反清洗過濾器需要排污時,關閉水流導向閥,打開排污閥,水流經濾網前半呈過濾,一部分水經過濾后直接流入系統,另一部分水由濾網外側流入內側,不斷沖刷體內壁上的污物,并經排污口排出,起到反向自動沖洗濾網和排除污物的作用;整個反沖排污過程不用關閉系統,無須人工進行清洗濾芯,實現了在線排污。
自清洗過濾器工作時水由進水口進入過濾器,首先經過粗濾芯組件濾掉較大顆粒的雜質,然后到達細濾網,通過細濾網濾除細小顆粒的雜質后,清水由出水口排出。在過濾過程中,細濾網的內層雜質逐漸堆積,它的內外兩側就形成了一個壓差。當這個壓差達到預設值時,將開始自動清洗過程,整個清洗過程將持續數十秒。排污閥在清洗結束時關閉,增加的水壓會使水力缸活塞回到其初始位置,過濾器開始準備下一個沖洗周期。在清洗過程中,過濾機正常的過濾工作不間斷。
反清洗過濾器與自清洗過濾器的結構區別:

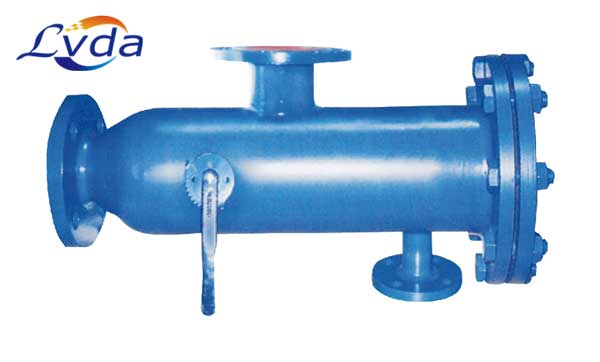

反清洗過濾器由碳鋼桶體,楔形不銹鋼條濾網、蝶閥及集排污裝置組成。正常工作時蝶閥為開啟狀態,排污關閉,流體由入口流經過濾網由出口流出。

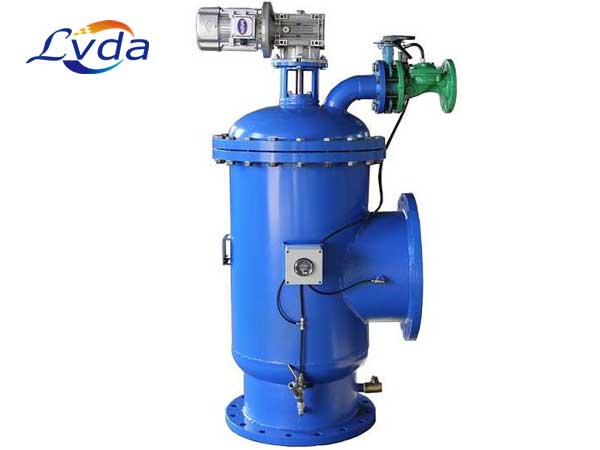

自清洗過濾器由驅動機構、控制管路(包括壓差開關)、主管組件、濾芯組件、清洗機構、連接法蘭等主要零部件組成。電控器、控制管路和排污閥構成過濾器的控制部分,用于實現自動清洗排污過程。控制管路由壓差開關、管接頭、黃銅管等附件組成。
